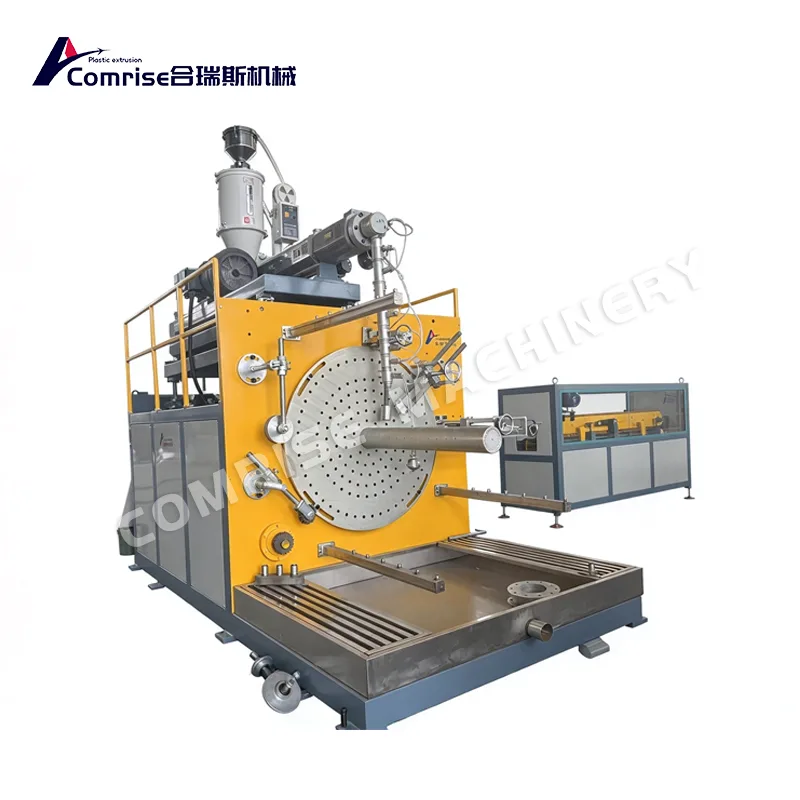

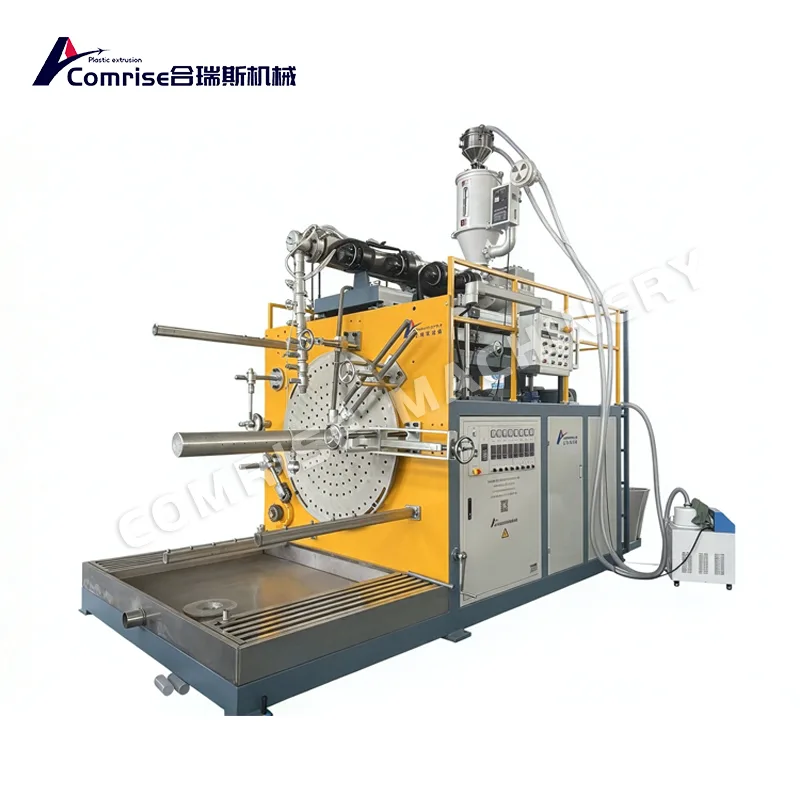

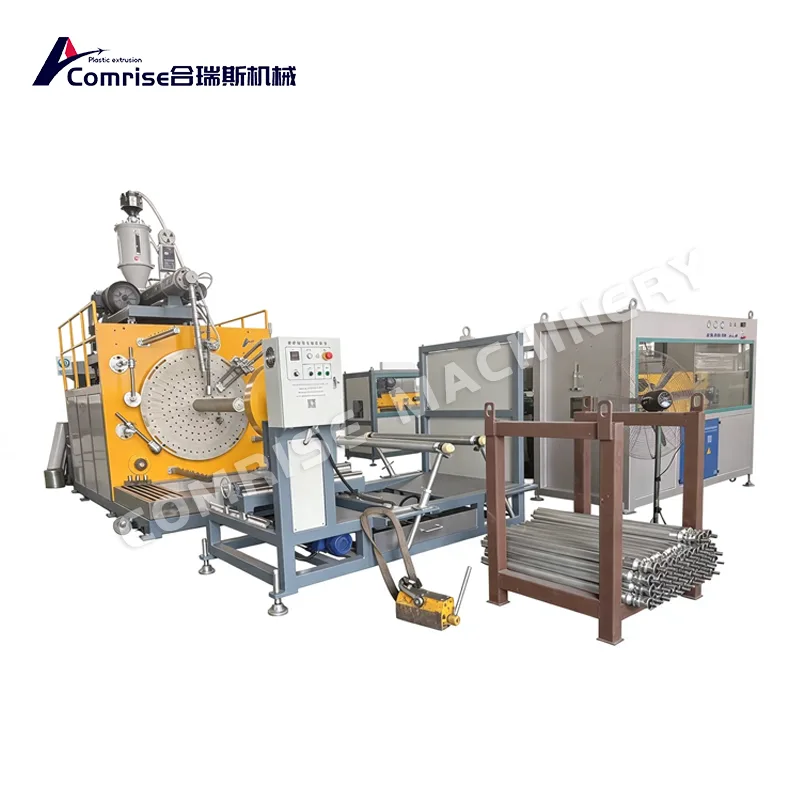

Mașină pentru țevi de înfășurare a peretelui tubular PE

Comrise PE Hollow Wall Pipe Winding Machine este un sistem de producție de țevi cu perete structurat cu diametru mare, conceput pentru HDPE, PP și materiale reciclate PE. Cel mai mare avantaj? Prin schimbarea matriței de înfășurare / a matriței profilate, aceeași mașină poate produce atât țevi de înfășurare cu perete gol, cât și țevi structurate profilate, ajutând clienții să intre pe mai multe piețe fără a cumpăra două linii de producție.

Specificații cheie (Tabel compact)

Avantaje cheie

● Producție cu dublu scop: produce țevi de înfășurare cu perete gol și alte țevi compatibile cu perete structurat prin schimbarea sculelor necesare.

● Capacitate de diametru mare: suportă diametre de țevi de la 200 mm la 3000 mm pe toate modelele de mașini enumerate.

● Sistem de înfășurare integrat: Coordonează extrudarea profilului, extrudarea adezivă și înfășurarea în spirală pentru formarea continuă a țevilor.

● Configurație flexibilă a liniei: Diferitele extrudere, matrițe de bobinare și echipamente din aval pot fi selectate în funcție de specificațiile țevilor și cerințele de ieșire.

Component Performanţă

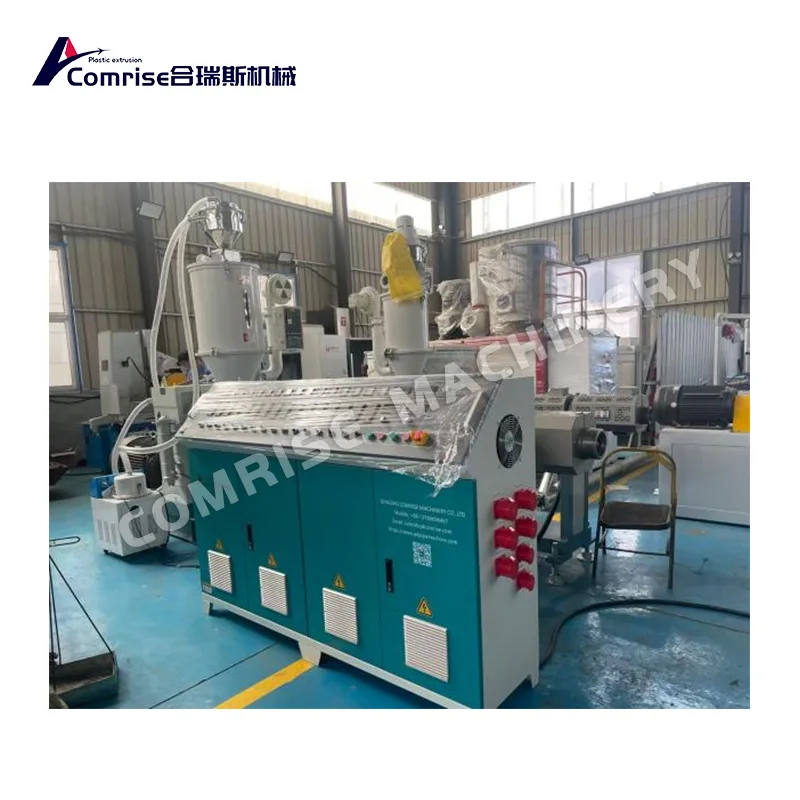

1. Extruder cu un singur șurub de înaltă eficiență (Extruder cu profil)

Butoiul de alimentare canelat și răcirea forțată cu apă reduc consumul de energie al motorului principal

Șurub și cilindru din 38CrMoAlA, nitrurat, rezistent la uzură și la coroziune

Alimentare stabilă cu topitură pentru extrudarea continuă cu profil pătrat

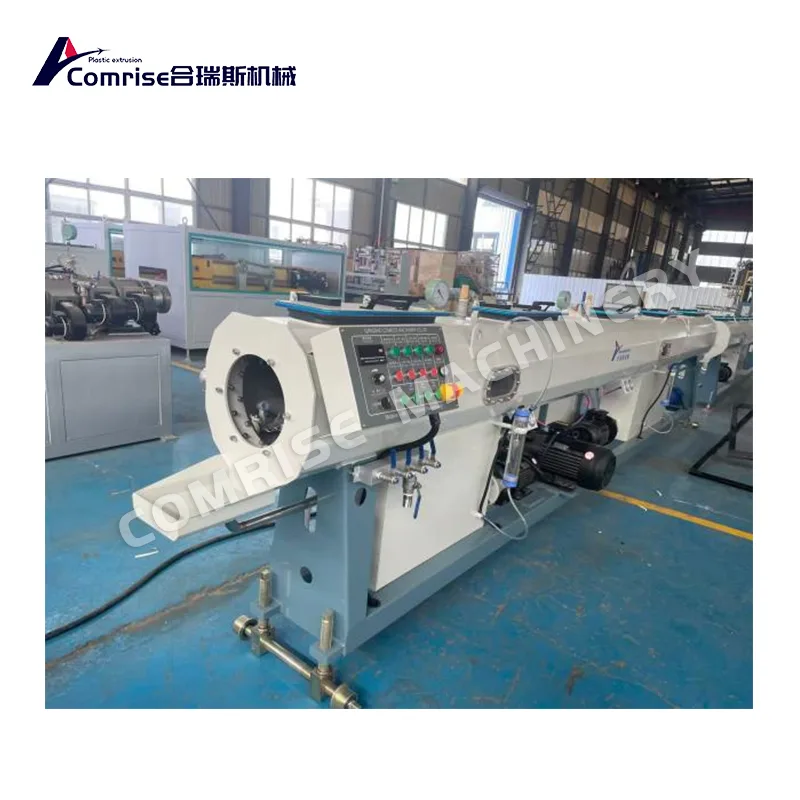

2. Matriță de calibrare a capului matriței de profil

Canal de curgere în spirală/colector cu lustruire în oglindă pentru o distribuție uniformă a topiturii

Manșonul de calibrare în vid fixează dimensiunile profilului înainte de înfășurare

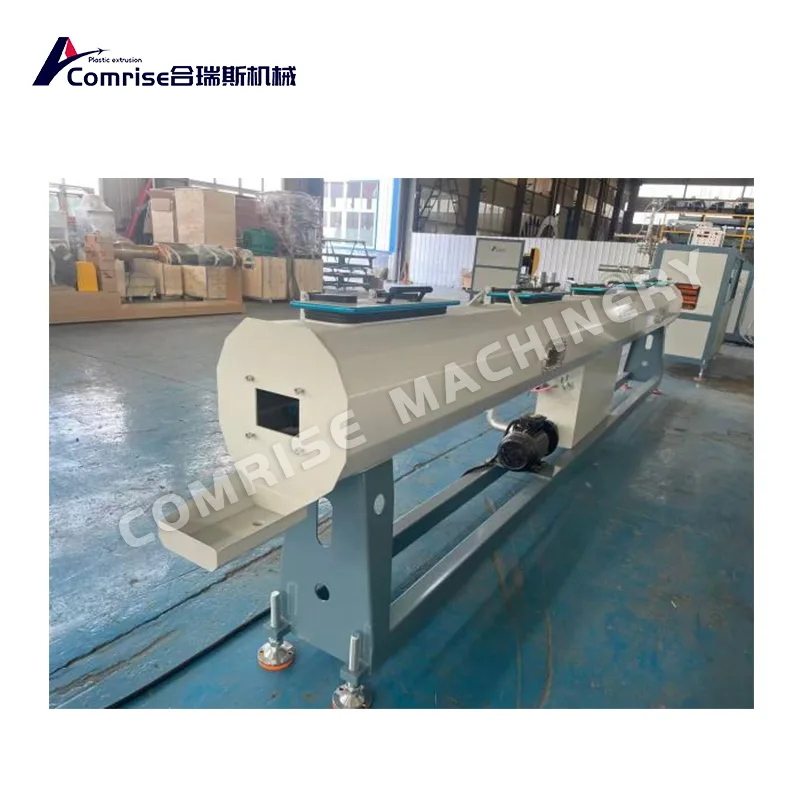

3. Calibrare cu vid și sistem de răcire prin pulverizare

Mașina pentru țevi de înfășurare a peretelui tubular PE folosește rezervorul de vid SUS304 cu control al vidului pe mai multe zone

Răcirea progresivă prin pulverizare reduce stresul intern și ovalitatea conductei

Ajustare pe 3 axe pentru alinierea perfectă cu linia centrală a matriței

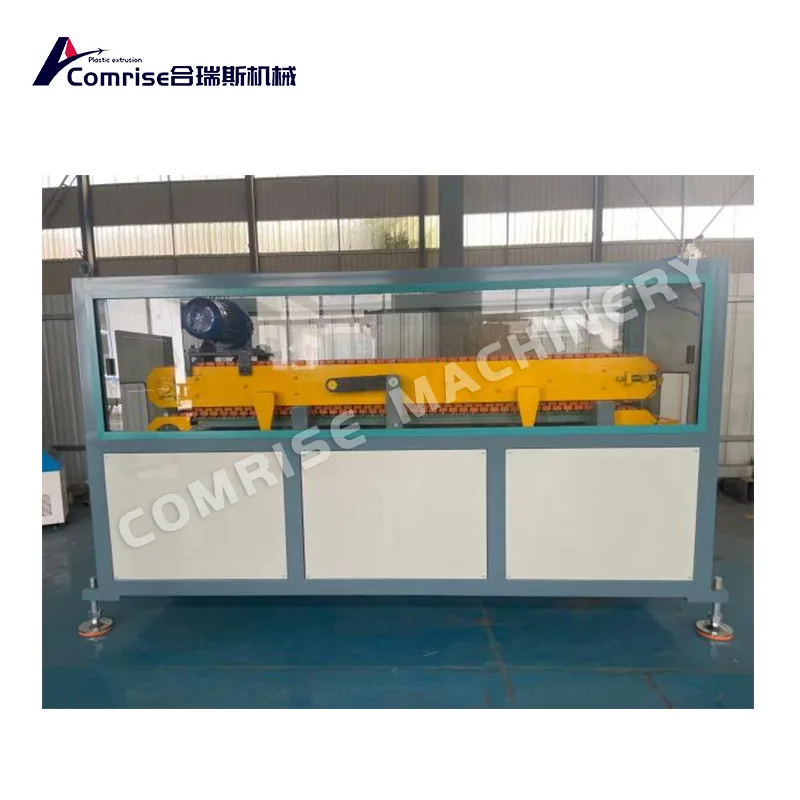

4. Unitate de transport

Sistem de omidă sau role de rezistență pentru profile mari

Frecvență/servo controlat pentru a se potrivi cu viteza de extrudare și de înfășurare

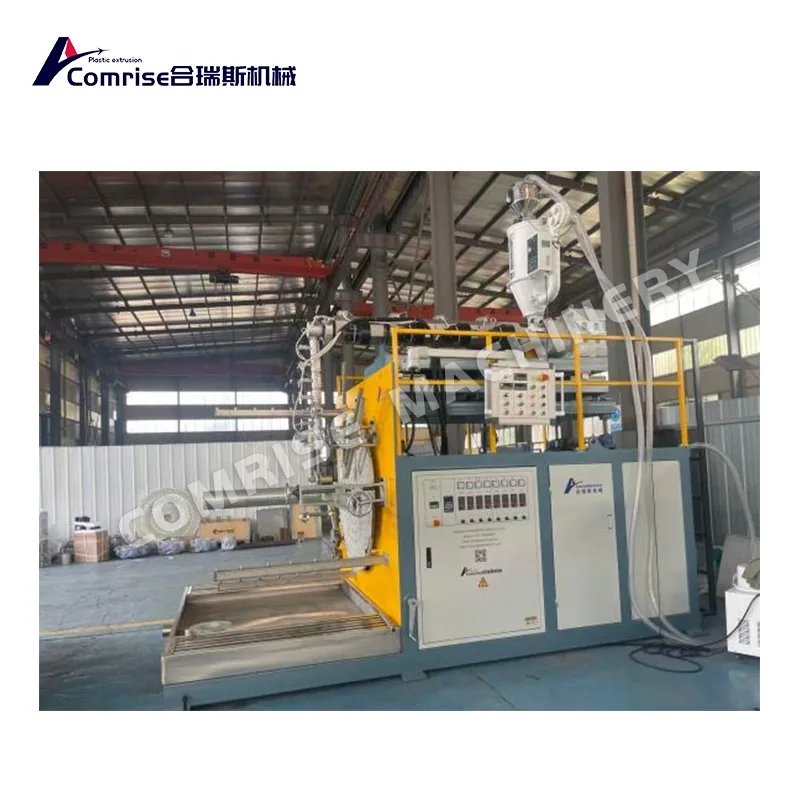

5. Mașină de formare spirală

Acționarea servo/multi-axe controlează unghiul de înfășurare și raportul de suprapunere

Mandrin/ax reglabil: o mașină acoperă mai multe diametre

Schimbarea matriței egală cu schimbarea produsului: țeavă cu perete tubular ↔ țeavă profilată

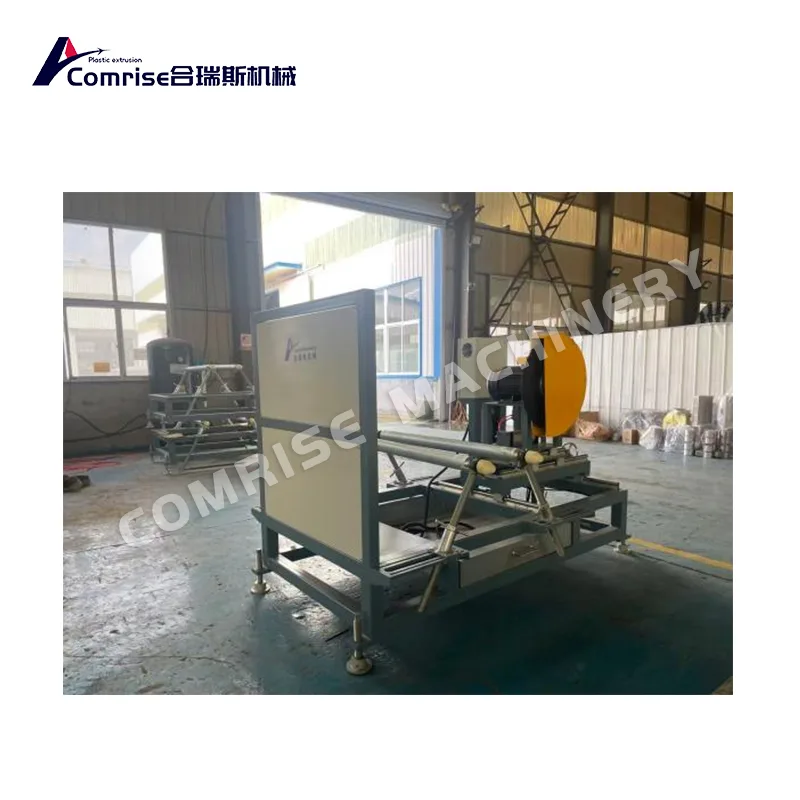

6. Mașină de tăiat automată

Fierăstrău/freză de deplasare sincronizată cu mișcarea țevii

Tăiere curată și netedă aplicabilă țevilor DN200-DN4000

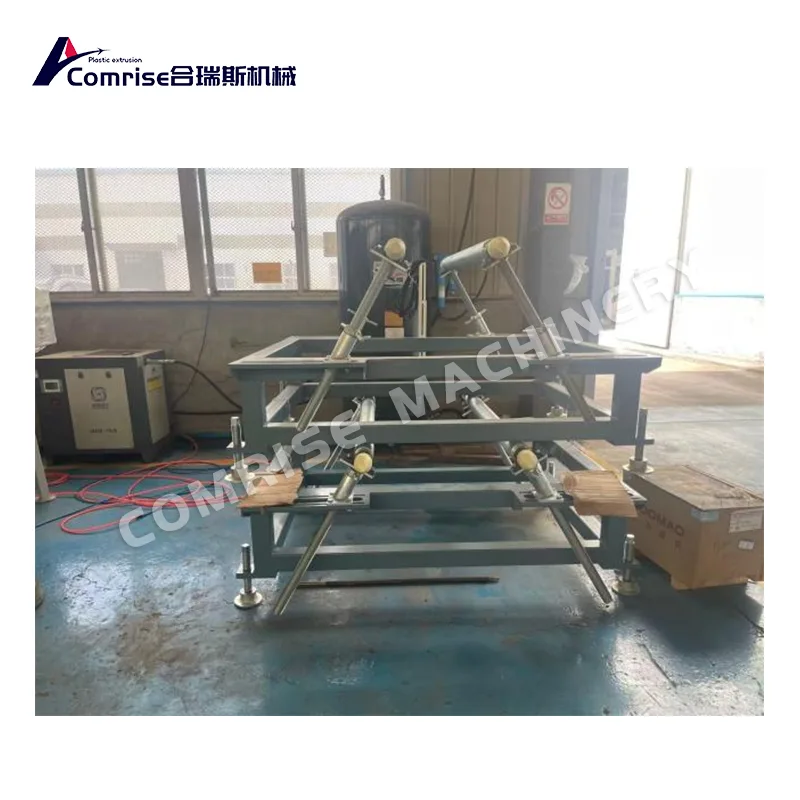

7. Stivuitor de țevi terminat

Suport role și descărcare pneumatică

Aspect prietenos cu stivuitorul/macaraua

De ce să alegeți Comrise?

Flexibilitate cu două scopuri: perete gol și țeavă profilată dintr-o singură linie

Cost mai mic al materialului: peretele structurat utilizează mai puțină rășină decât țeava de perete solid

Funcționare stabilă 24/7: electrice de bandă faimoase, PLC + HMI

Punerea în funcțiune și formarea inginerului sunt incluse

Ambalare la export de către o echipă experimentată: încărcare sigură a containerelor garantată

Feedback-ul clienților

"Ne așteptam la o mașină pentru țevi de drenaj. Ceea ce am primit a fost o instalație de țevi flexibile. Schimbarea matriței a fost mai ușoară decât am crezut."

Proprietar de proiect, Fabrica de conducte de drenaj

Ești gata să faci mai multe produse cu o singură mașină?

Contactaţi-nepentru cotație, desen de aspect și videoclipuri live din fabrică.
